Your GE Washer Won’t Spin — The Motor Pulley or Fan Assembly Has Failed

WW01F01788 GE Washer Motor Fan & Pulley Assembly | Replaces 290D1164G005 · 290D1164G001 · WH01X27247

✔ Replaces 290D1164G005 ✔ Replaces WH01X27247 ✔ Fits GE, Hotpoint, Mabe ✔ New & Used Available

Is This the Part You Need?

The motor fan and pulley assembly does two jobs: it transfers rotational power from the motor to the drum via the drive belt, and its integrated cooling fan circulates air through the motor housing to prevent overheating during long cycles. When the pulley cracks, the fan blades break, or the hub wears out, the drive belt slips or throws off entirely — and the washer fills with water but won’t agitate or spin. Left unrepaired, a failed pulley will also overheat and shorten the motor’s life. The WW01F01788 is the OEM GE replacement that restores full spin and motor cooling performance across the GTW, HTW, and MTW top-load washer lineup.

Symptoms This Part Fixes

  • Washer fills with water but won’t agitate or spin
  • Motor runs but drum doesn’t turn
  • Drive belt slipping off or throwing off the pulley
  • Grinding, squealing, or thumping noise during operation
  • Motor overheating or shutting off on thermal overload
  • Washer stops mid-cycle during spin
  • Visible cracks, chips, or damage on the pulley or fan blades
  • Excessive vibration during spin cycle

Part Details

  • Part Number: WW01F01788
  • Replaces (Cross-Reference): 290D1164G005, 290D1164G001, WH01X27247

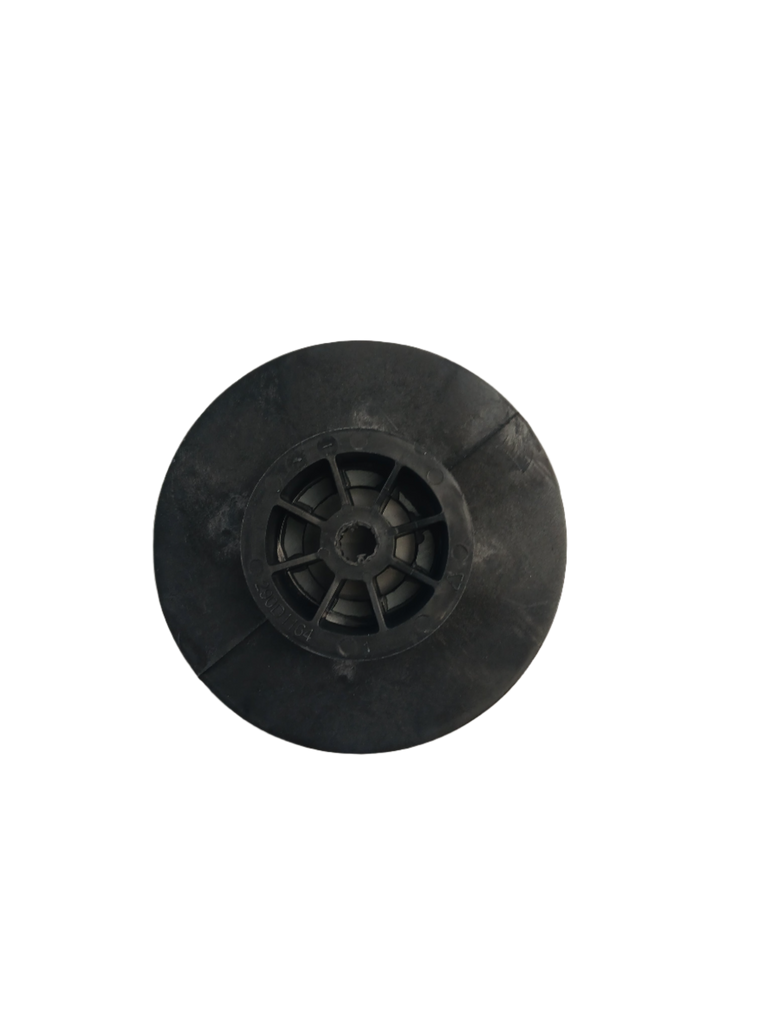

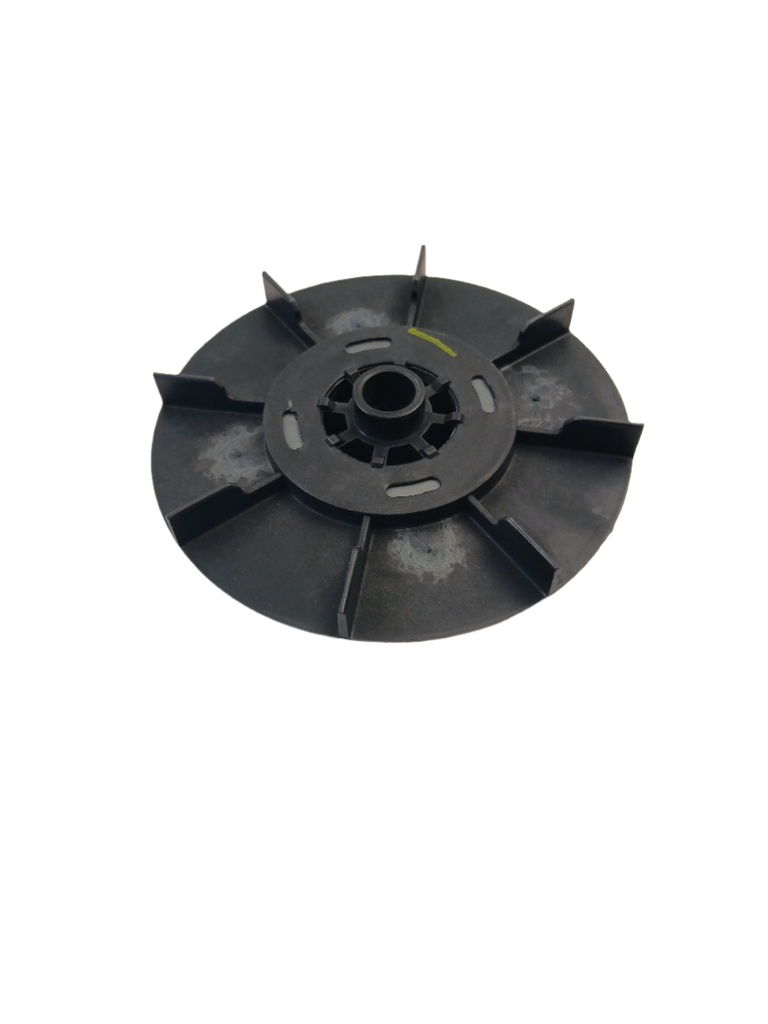

  • Includes: Metal pulley, cooling fan, and mounting hub — complete assembly
  • Pulley: 3.5″ diameter with grooved surface for secure belt grip
  • Brand: GE (OEM)
  • Compatible Brands: GE, Hotpoint, Mabe
  • Appliance Type: Top-Load Washer
  • HS Code: 850990
  • Available Conditions: New OEM, Used (tested pull)

Installation Notes

Skill Level: Intermediate — requires removing cabinet panels to access the motor and pulley (45–60 minutes).

  • Disconnect power before starting
  • Remove the drive belt from the pulley before unbolting the assembly — note the belt routing before removal
  • Install the new assembly in the same orientation as the original
  • Route the belt correctly over the new pulley and drum before reassembling panels
  • Run a spin-only cycle to verify belt tracking and no vibration before closing up

Compatible Models

Fits GE, Hotpoint, and Mabe top-load washers across the GTW, HTW, MTW, and related series, including:

GTW220BMK0WW, GTW220BMK1WW, GTW220BMM0WW, GTW220BMM1WW, GTW223BMR0WW, GTW302BMP0WW, GTW302BMP1WW, GTW330BMK0WW, GTW330BMK1WW, GTW330BMM0WW, GTW330BMM1WW, GTW331BMR0WS, GTW451BMR0WS, GTW460BMK0WW, GTW460BMK1WW, GTW460BMM0WW, GTW460BMM1WW, GTW465BMK0WS, GTW465BMK1WS, GTW465BMM0WS, GTW465BMM1WS, GTW470BMM0DG, GTW470BMM1DG, GTW485BMK0WS, GTW485BMK1WS, GTW485BMM0WS, GTW485BMM1WS, GTW490BMR0WS, GTW495DMN0WS, GTW495DMN1WS, GTW550BMR0WS, GTW560BMM0WW, GTW560BMM1WW, GTW575BMM0WS, GTW575BMM1WS, GTW580BMR0WS, GTW580BMR1WS, GTW680BMK0DG, GTW680BMK0WS, GTW680BMM0DG, GTW680BMM0WS, GTW680BMM1DG, GTW680BMM1WS, GTW680BMR0DG, GTW680BMR0WS, GTW680BMR1DG, GTW680BMR1WS, GTW680BMR2DG, GTW680BMR2WS, GTW685BMR0WS, GTW685BMR1WS, GTW690BMT0DG, HTW200BMK0WW, HTW200BMM0WW, MTW200BMK0WW, MTW200BMM0WW, MTW200BMM1WW, MTW201BMR0WW

Contact us with your full model number to confirm compatibility before ordering.

💡 Pro Tip — Replace the Drive Belt at the Same Time:
If the pulley has cracked or the belt has been slipping, inspect the drive belt closely before reassembling. A belt that has been running on a damaged pulley will have glazed, cracked, or frayed edges — it will slip again on the new pulley within weeks. Replacing the belt and pulley assembly together is a 10-minute add-on that eliminates a second disassembly call. Also check the motor shaft for scoring or wobble while the pulley is off — a worn motor shaft will cause premature failure on the new assembly.
WW01F01788 GE Washer Motor Fan and Pulley Assembly – Parts Diagram

Cross Reference Information

Item #369 in diagram.

GE, General Electric, Hotpoint, RCA, Kenmore, Sears, Electrolux, Frigidaire

290D1164G001, 290D1164G005, WH01X27247, AP3109255, PS1145040, 1155395, AH1145040, EA1145040, 3400961

Motor Pulley Assembly, Drive Pulley, Motor Fan, Pulley and Fan Assembly, Motor Cooling Fan

Guaranteed to Fit Your Model

C22LA5CBASB00, GTW580BMR1WS, GTW680BMR1DG, GTW680BMR1WS, GTW680BMR2DG, GTW680BMR2WS, GTW685BMR1WS, GTW690BMT0DG, I21LA4CBASB00, KTL396WM1, LGA71103CBFU40, LGA71105CBFU40, LGA72214CBAB00, LGA74215WBAB00, LGH72105WDFU40, LGH73201WBAB01, LMA70213CBAB02, LMA70214CBAB00, LMA70215WBAB01, LMA71103CBFU40, LMA71104CBFU40, LMA71215VBAB01, LMA72215CBAB02, LMA72215WBAB10, LMA74215WBAB10, LMA74215WDAB10, LMC70203WDAB00, LMC72211WDAB00, LMC74201WDAB03, LMC74215WDAB00, LMC75201WDAB00, LMH70201WBAB10, LMH70211WBAB00, LMH70211WDAB00, LMH72105CBFU40, LMH72201WBAB10, LMH72205CBAB00, LMH72205WBAB10, LMH72205WDAB10, LMH72211WBAB00, LMH72211WDAB00, LMH74201WDAB05, LMH74201WDAB10, LMH79104CBAB00, LMP75201WDAB00, LMP75205WDAB00, LMR75201WDAB00, LMS75201WDAB00, LMU75201WDAB00, LMX70214WDAB00, LMX79114WBAB00, LMX79114WDAB00, LTA72215CBAB00, C22LA5CBASB00, GTL396WG0, GTW220BMK0WW, GTW220BMK1WW, GTW220BMM0WW, GTW220BMM1WW, GTW223BMR0WW, GTW302BMP0WW, GTW302BMP1WW, GTW330BMK0WW, GTW330BMK1WW, GTW330BMM0WW, GTW330BMM1WW, GTW331BMR0WS, GTW451BMR0WS, GTW460BMK0WW, GTW460BMK1WW, GTW460BMM0WW, GTW460BMM1WW, GTW465BMK0WS, GTW465BMK1WS, GTW465BMM0WS, GTW465BMM1WS, GTW470BMM0DG, GTW470BMM1DG, GTW485BMK0WS, GTW485BMK1WS, GTW485BMM0WS, GTW485BMM1WS, GTW490BMR0WS, GTW495DMN0WS, GTW495DMN1WS, GTW550BMR0WS, GTW560BMM0WW, GTW560BMM1WW, GTW575BMM0WS, GTW575BMM1WS, GTW580BMR0WS, GTW580BMR1WS, GTW680BMK0DG, GTW680BMK0WS, GTW680BMM0DG, GTW680BMM0WS, GTW680BMM1DG, GTW680BMM1WS, GTW680BMR0DG, GTW680BMR0WS, GTW680BMR1DG, GTW680BMR1WS, GTW680BMR2DG, GTW680BMR2WS, GTW685BMR0WS, GTW685BMR1WS, GTW690BMT0DG, GXCA19011AD00, GXCH20011AD00, HTW200BMK0WW, HTW200BMM0WW, I21LA4CBASB00, KTL396WM0, KTL396WM1, LEA79115CBAB00, LEA79115CBAB01, LEA79115CBAB02, LEA79115CBAB03, LGA71103CBFU30, LGA71103CBFU40, LGA71105CBFU30, LGA71105CBFU40, LGA71113CBCS00, LGA71113CBCS01, LGA71113CBCU00, LGA71115CBCU00, LGA71215CBAB00, LGA71215CBAB01, LGA72214CBAB00, LGA74215WBAB00, LGA77115CBAB00, LGA77115CBAB01, LGA77115CBAB02, LGA79003CBFU00, LGA79003CBFU10, LGA79003CBFU11, LGA79005CBFU00, LGA79113CBAB00, LGA79113CBAB01, LGA79113CBDB00, LGA79113CBDB01, LGA79115CBBU00, LGA79115CBCS00, LGH70203SBBU00, LGH70203SBCS00, LGH72103CBFU00, LGH72105WBFU00, LGH72105WDFU30, LGH72105WDFU40, LGH72201WBAB00, LGH72201WBAB01, LGH72205WBBU00, LGH73201WBAB00, LGH73201WBAB01, LIA70213CBAB00, LIA70213CBAB01, LIA71214CBAB00, LIA71214CBAB01, LIH74201WDAB00, LMA70213CBAB00, LMA70213CBAB01, LMA70213CBAB02, LMA70213VBAB00, LMA70213VBAB01, LMA70213VBAB02, LMA70214CBAB00, LMA70214VBAB00, LMA70214VBAB01, LMA70214VBAB02, LMA70214VBAB03, LMA70215VBAB00, LMA70215VBAB01, LMA70215VBAB02, LMA70215WBAB00, LMA70215WBAB01, LMA71103CBFU30, LMA71103CBFU40, LMA71104CBFU30, LMA71104CBFU40, LMA71113CBCU00, LMA71113CBCU01, LMA71113CBCU02, LMA71115CBCU00, LMA71115CBCU01, LMA71115CBCU02, LMA71214VBAB00, LMA71214VBAB01, LMA71214VBAB02, LMA71214VBAB03, LMA71215VBAB00, LMA71215VBAB01, LMA71215VBAB02, LMA71215WBAB00, LMA71215WDAB00, LMA71215WGAB00, LMA71215WGAB01, LMA72215CBAB00, LMA72215CBAB01, LMA72215CBAB02, LMA72215WBAB00, LMA72215WBAB10, LMA72215WDAB00, LMA74215WBAB00, LMA74215WBAB01, LMA74215WBAB02, LMA74215WBAB10, LMA74215WDAB00, LMA74215WDAB10, LMA78115VBAB00, LMA78115VBAB01, LMA78115VBAB02, LMA78115VBAB03, LMA78115VBAB04, LMA78115VGAB00, LMA78115VGAB01, LMA78115VGAB02, LMA79003CBFU00, LMA79004CBFU00, LMA79005CBFU00, LMA79005WBFU00, LMA79115CBBU00, LMA79115CBBU01, LMA79115CBBU02, LMA79115CBBU03, LMA79115CBBU04, LMA79115CBCS00, LMA79115CBCS01, LMA79115CBCS02, LMA79115CBCS10, LMA79115CBCS11, LMA79115CBDK00, LMA79115CBDK01, LMA79115CBDK02, LMA79115CBDK03, LMA79115CBDK10, LMA79115CBEK00, LMA79115CBEK02, LMA79115CBEK03, LMA79115CBEK10, LMA79115CBEK11, LMA79115VBAB00, LMA79115VBAB01, LMA79115VBAB02, LMA79115VBBU00, LMA79115VBBU01, LMA79115VBBU02, LMA79115VBCS00, LMA79115VBCS01, LMA79115VBCS02, LMA79115VBCS03, LMA79115VBCU00, LMA79115VBCU01, LMC70201WGAB00, LMC70201WGAB01, LMC70203WDAB00, LMC72201WGAB00, LMC72201WGAB01, LMC72201WGAB02, LMC72205WGAB00, LMC72205WGAB01, LMC72211WDAB00, LMC74201WDAB00, LMC74201WDAB01, LMC74201WDAB02, LMC74201WDAB03, LMC74215WDAB00, LMC75201WDAB00, LMH70201WBAB00, LMH70201WBAB01, LMH70201WBAB02, LMH70201WBAB03, LMH70201WBAB04, LMH70201WBAB10, LMH70201WBBU00, LMH70201WBBU01, LMH70201WBCS00, LMH70201WBCS01, LMH70201WBCU00, LMH70201WBCU01, LMH70201WGAB00, LMH70201WGAB01, LMH70201WGAB02, LMH70201WGBB00, LMH70201WGBU00, LMH70201WGCL00, LMH70201WGCL01, LMH70201WGCS00, LMH70201WGCS01, LMH70201WGCU00, LMH70201WGCU01, LMH70201WGDK00, LMH70201WGDK01, LMH70201WGDK02, LMH70201WGEB00, LMH70203SBBU00, LMH70203SBCS00, LMH70203SBDB00, LMH70203SBEB00, LMH70203WBAB00, LMH70203WBAB01, LMH70203WBAB02, LMH70203WBAB03, LMH70203WBAB04, LMH70203WDAB00, LMH70203WDAB01, LMH70203WDAB02, LMH70203WDAB10, LMH70203WGAB00, LMH70203WGAB01, LMH70203WGAB02, LMH70203WGAB03, LMH70211WBAB00, LMH70211WDAB00, LMH72101SBFU00, LMH72101SBFU10, LMH72101SBFU11, LMH72101WBFU00, LMH72101WDFU00, LMH72105CBFU00, LMH72105CBFU30, LMH72105CBFU40, LMH72201WBAB00, LMH72201WBAB01, LMH72201WBAB02, LMH72201WBAB03, LMH72201WBAB04, LMH72201WBAB10, LMH72201WDBB00, LMH72201WGAB00, LMH72201WGAB01, LMH72201WGAB02, LMH72201WGAB03, LMH72205CBAB00, LMH72205SBAB00, LMH72205SBAB01, LMH72205SBAB02, LMH72205SBAB03, LMH72205SBAB04, LMH72205SBAB05, LMH72205SBBU00, LMH72205WBAB00, LMH72205WBAB01, LMH72205WBAB02, LMH72205WBAB03, LMH72205WBAB04, LMH72205WBAB05, LMH72205WBAB10, LMH72205WBBK00, LMH72205WBBK01, LMH72205WDAB00, LMH72205WDAB01, LMH72205WDAB02, LMH72205WDAB03, LMH72205WDAB04, LMH72205WDAB10, LMH72205WGAB00, LMH72205WGAB01, LMH72205WGAB02, LMH72205WGAB03, LMH72205WGBK00, LMH72211WBAB00, LMH72211WDAB00, LMH74201WDAB00, LMH74201WDAB01, LMH74201WDAB02, LMH74201WDAB03, LMH74201WDAB04, LMH74201WDAB05, LMH74201WDAB10, LMH74201WGBU00, LMH78103SBAB00, LMH78103SBAB01, LMH78103SBAB02, LMH78103SBAB03, LMH78103SBAB04, LMH78103SBBU00, LMH78103SBBU01, LMH78103SBBU02, LMH78103SBCS00, LMH78103SBCS01, LMH78103SBDK00, LMH78103SBDK01, LMH78103SBDK02, LMH79104CBAB00, LMH79104SBAB00, LMH79104SBAB01, LMH79104SBAB02, LMH79104SBAB03, LMH79104SBAB04, LMH79104SBAB05, LMH79104WBAB00, LMH79104WBAB01, LMH79104WBAB02, LMH79104WBAB03, LMH79104WBAB04, LMH79104WRAB00, LMH79104WRAB01, LMH79104WRAB02, LMP74201WDAB00, LMP75201WDAB00, LMP75205WDAB00, LMR75201WDAB00, LMS75201WDAB00, LMU75201WDAB00, LMX70214WDAB00, LMX79114WBAB00, LMX79114WDAB00, LTA72215CBAB00, MTW200BMK0WW, MTW200BMM0WW, MTW200BMM1WW, MTW201BMR0WW, WEA79115CBAB00, WEA79115CBAB01, WEA79115CBAB02, WEA79115CBAB03, WMA71214CBCS00, WMA71214CBCS01, WMA71214CBCS02, WMA71214CBDB00, WMA71214CBDB01, WMA71214CBDB02, WMA71214CBEB00, WMA71214CBEB01, WMA71214CBEB02, WMA72215CDCS00, WMA72215CDDB00, WMA72215CDEB00, WMA72215CGCS00, WMA72215CGCS01, WMA72215CGDB00, WMA72215CGDB01, WMA72215CGEB00, WMA72215CGEB01, WMH70201WBAB00, WMH70201WBAB01, WMH70201WBAB02, WMH74201WDAB00, WMH74201WDAB01, WMH79104SBAB00, WMH79104SBAB01, WMH79104SBAB02, WMH79104SBAB03, WMH79104WBAB00, WMH79104WBAB01, WMH79104WBAB02, WMH79104WBAB03, XLW39FGTWB00, XLW39FGTWB01, XLW39GGTWB00, XLW39GGTWB01, GTW495DMN0WS
