GE / Washer

GE Washer GFW650SPN3SN Parts

Model: GFW650SPN3SN

Browse this model’s parts or select a diagram to see its matching parts beside the drawing.

Diagram section

Exploded View 1

6 verified parts

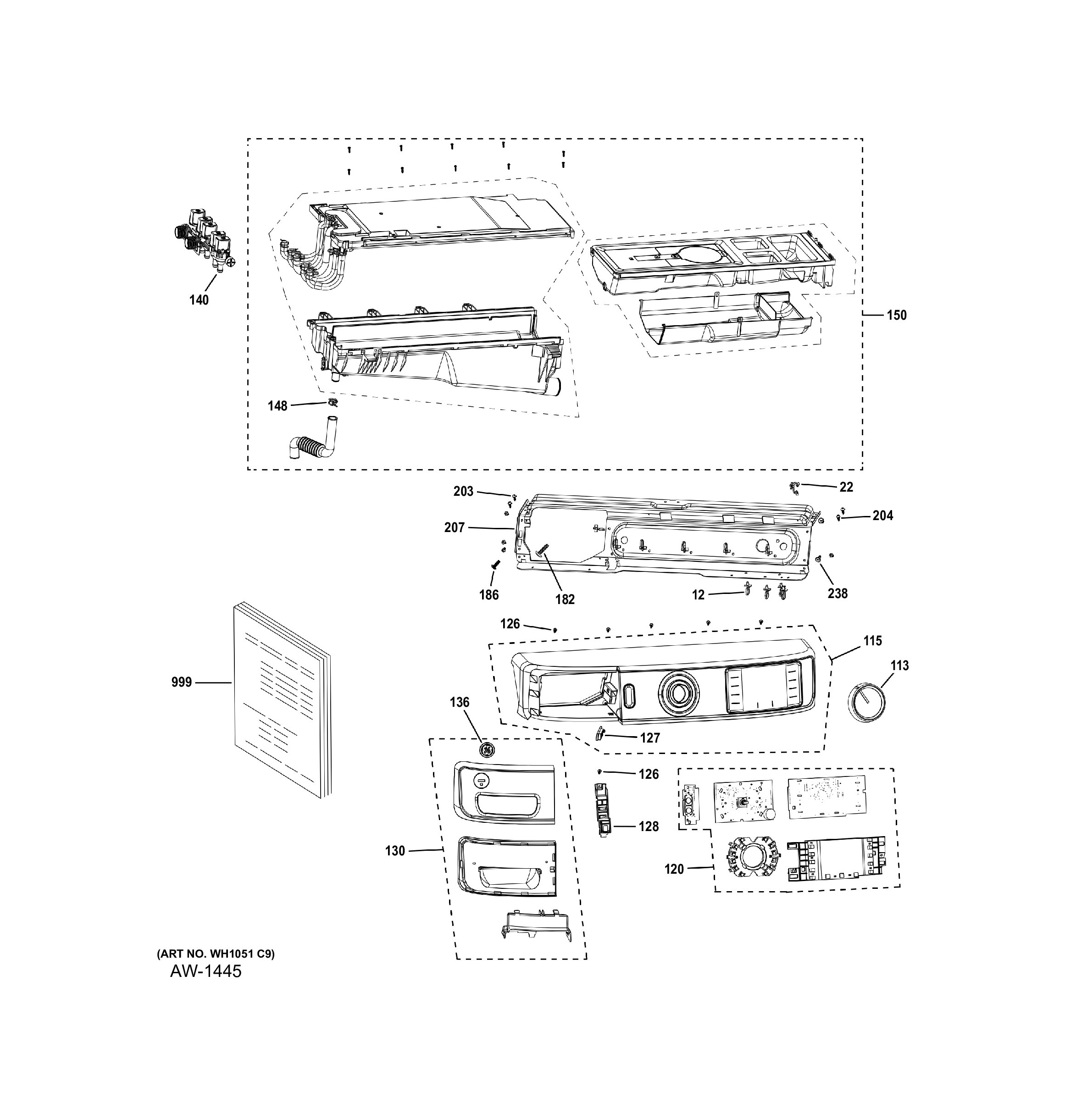

Exploded View 1 — GFW650SPN3SN

View full image

Only verified parts currently linked to this section are shown. More parts are being added.

Diagram section

Exploded View 2

15 verified parts

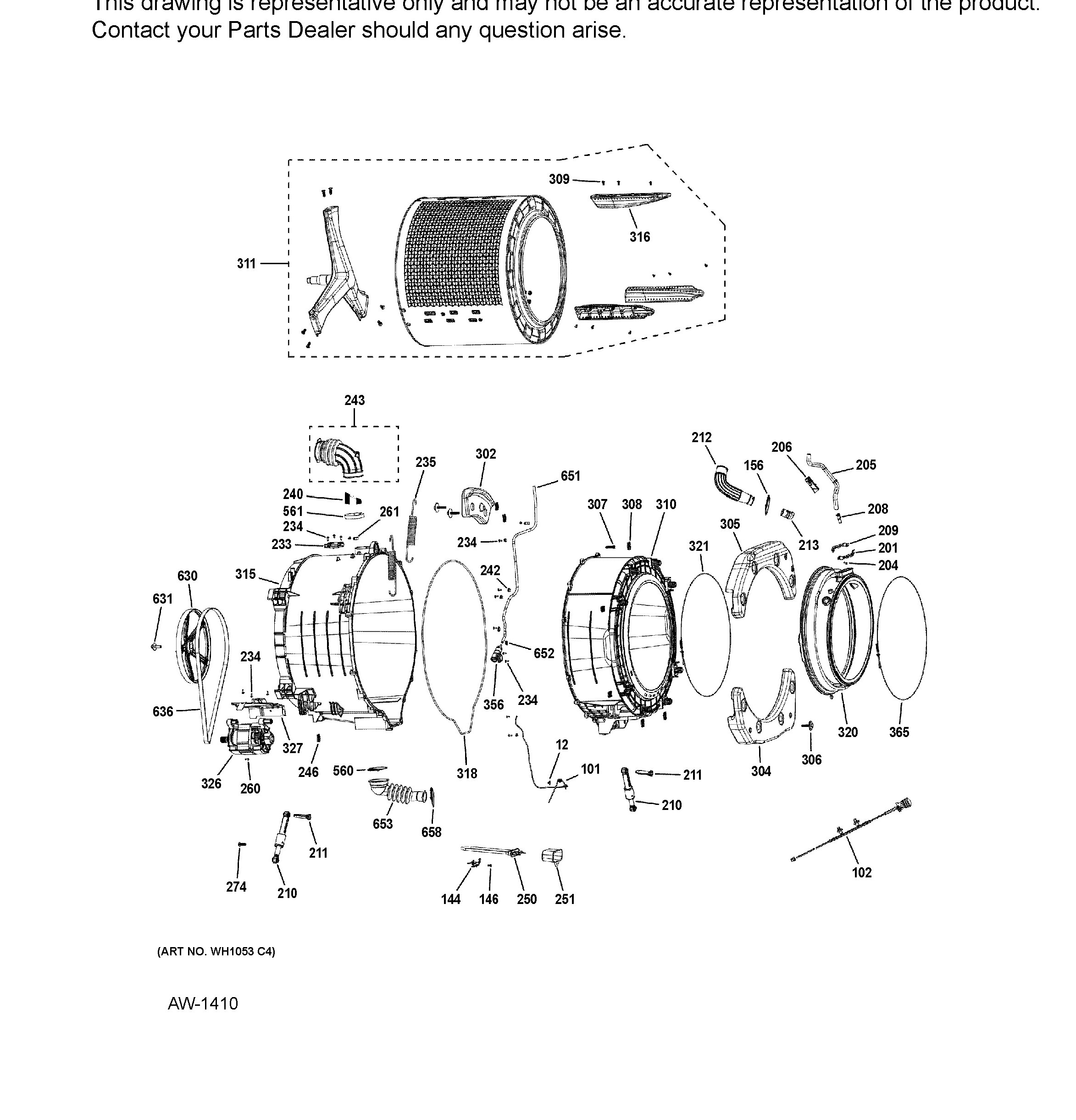

Exploded View 2 — GFW650SPN3SN

View full image

Only verified parts currently linked to this section are shown. More parts are being added.

Diagram section

Exploded View 3

9 verified parts

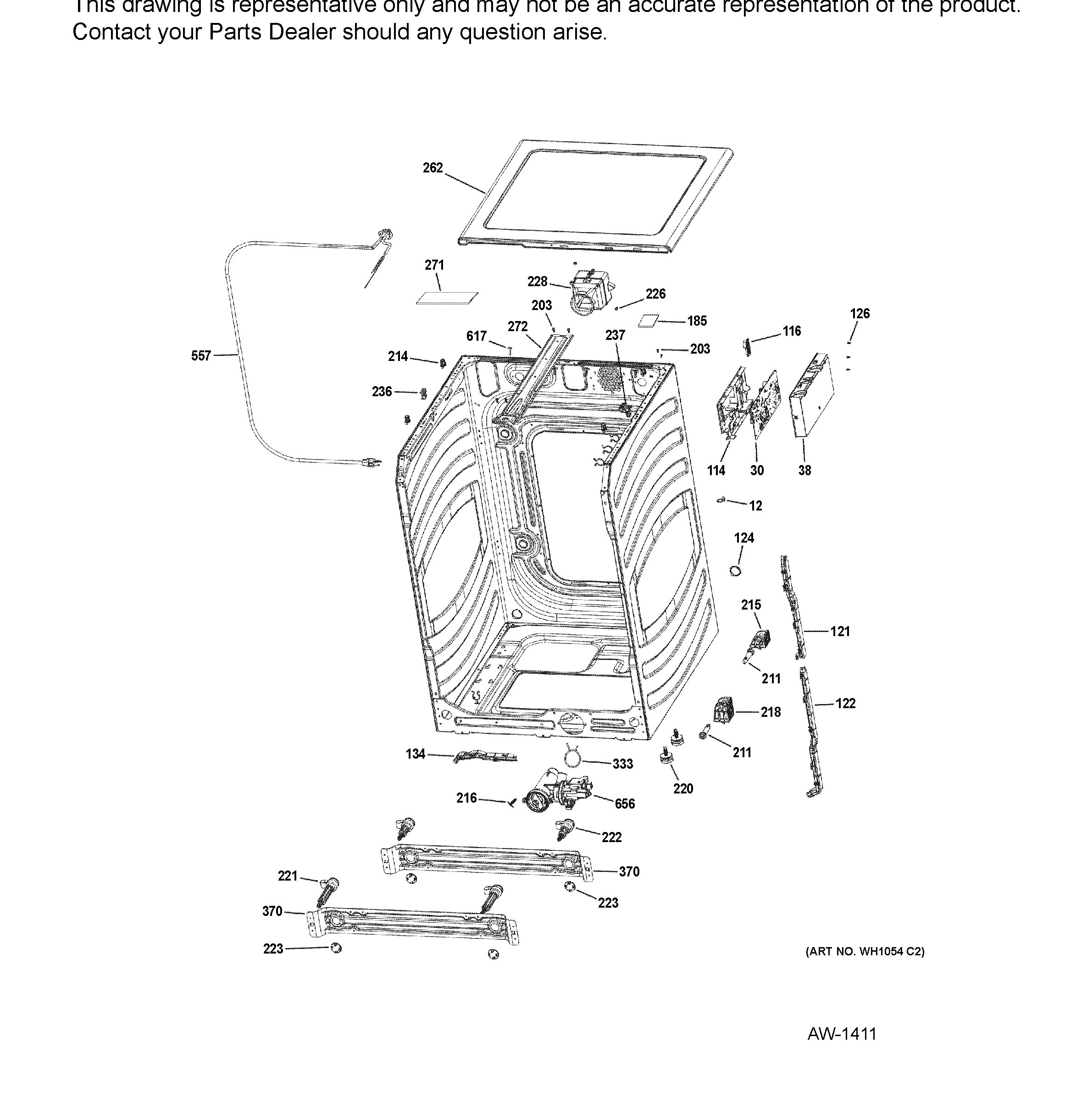

Exploded View 3 — GFW650SPN3SN

View full image

Only verified parts currently linked to this section are shown. More parts are being added.

Diagram section

Exploded View 4

4 verified parts

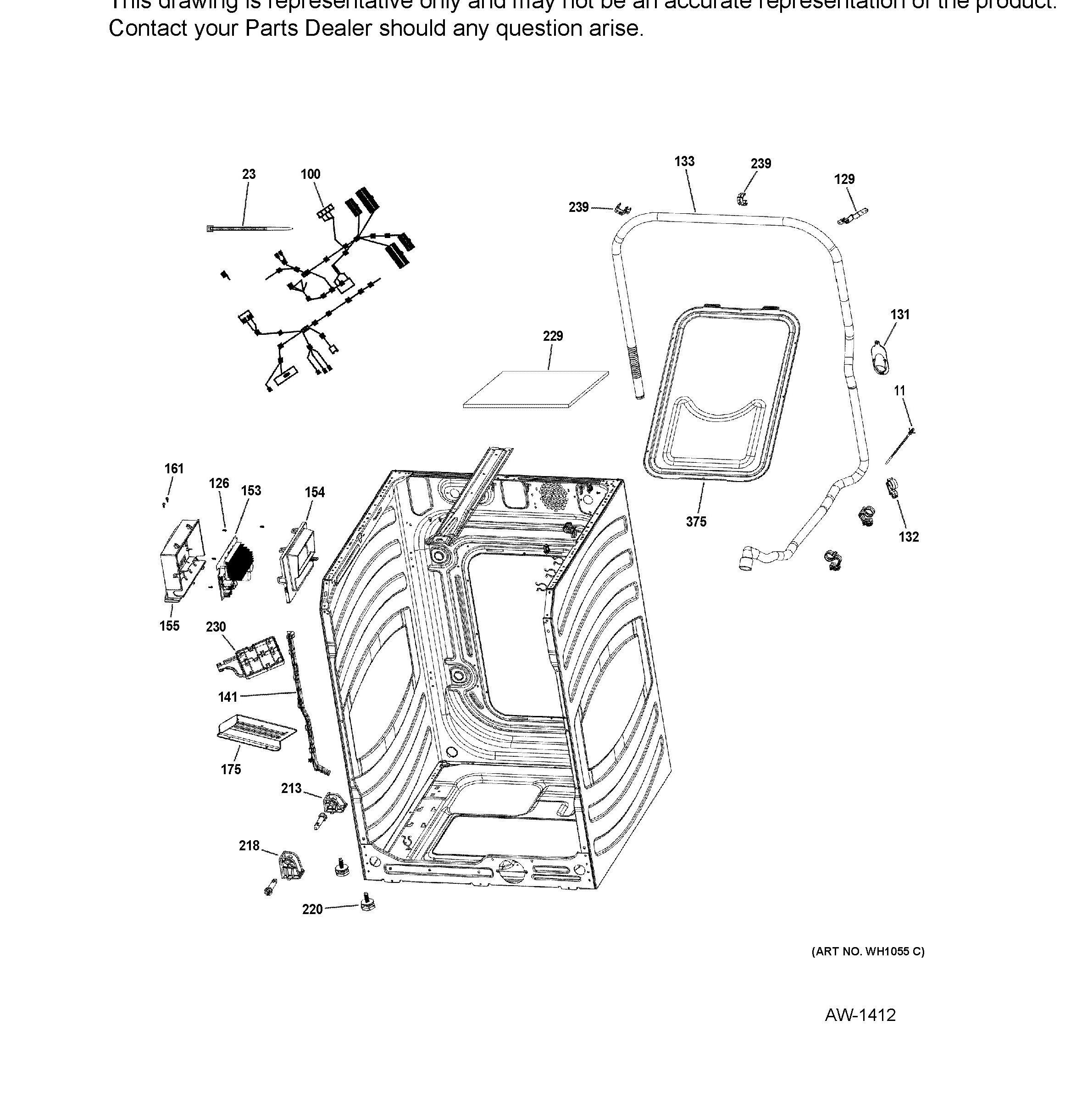

Exploded View 4 — GFW650SPN3SN

View full image

Only verified parts currently linked to this section are shown. More parts are being added.

Diagram section

Exploded View 5

10 verified parts

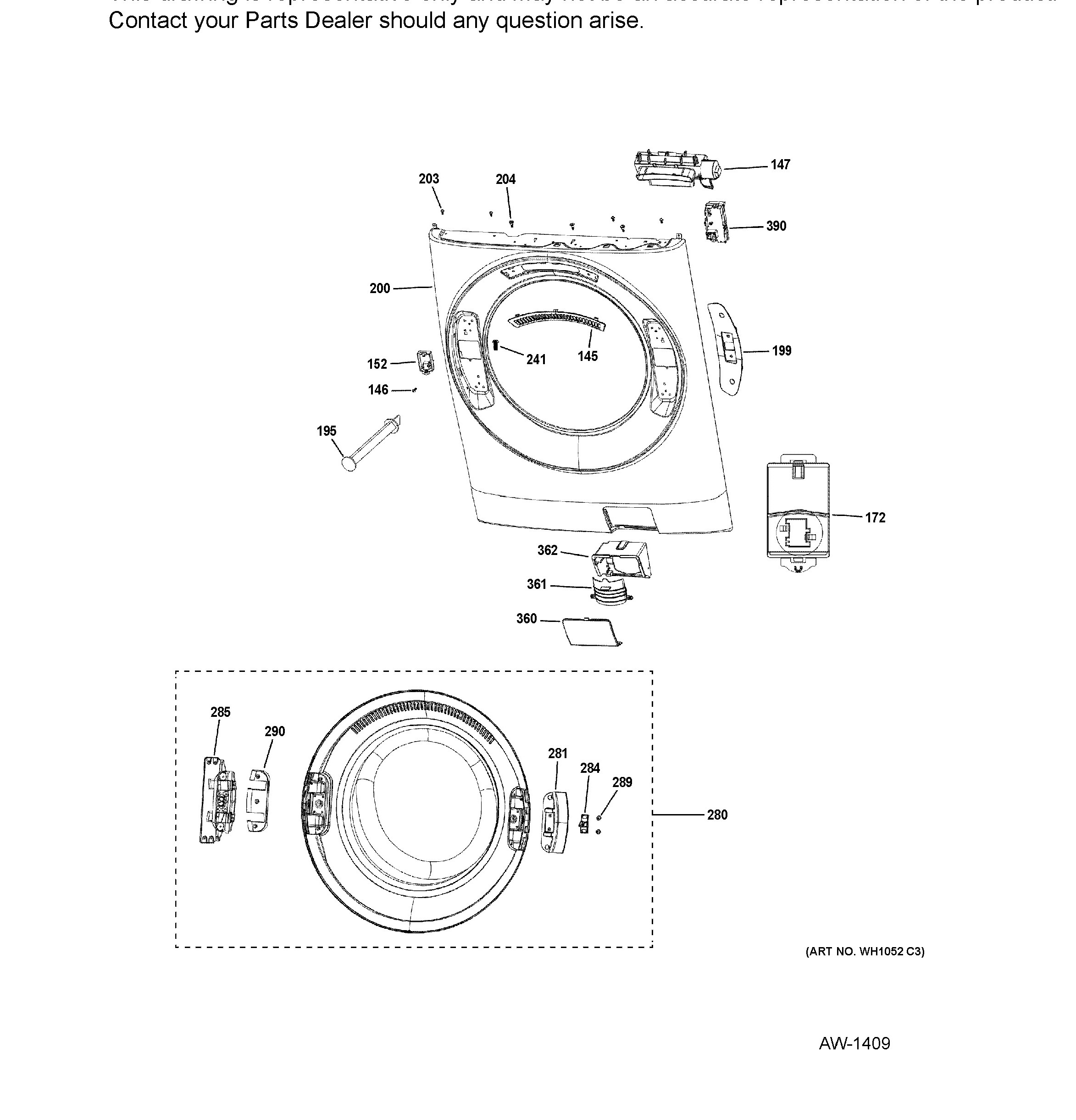

Exploded View 5 — GFW650SPN3SN

View full image

Only verified parts currently linked to this section are shown. More parts are being added.

Parts group

More verified model parts

50 verified parts

Only verified parts currently linked to this section are shown. More parts are being added.

XPart Number XP10010711

OEMWG04A03750

Model fitment is verified. A diagram position has not been assigned.

Fastener

XPart Number XP10032513

OEMWH23X29553

Model fitment is verified. A diagram position has not been assigned.

Water valve

XPart Number XP10075754

OEMWG04A04588

Model fitment is verified. A diagram position has not been assigned.

Screw

XPart Number XP10250141

OEMWH03X29524

Model fitment is verified. A diagram position has not been assigned.

Motor

XPart Number XP10305831

OEMWH41X30363

Model fitment is verified. A diagram position has not been assigned.

Rear Tub

XPart Number XP10481179

OEMWH05X29620

Model fitment is verified. A diagram position has not been assigned.

Tub Seal

XPart Number XP10488818

OEMWH11X29552

Model fitment is verified. A diagram position has not been assigned.

Heater

XPart Number XP10782560

OEMWG04F11936

Model fitment is verified. A diagram position has not been assigned.

DAMPER PIN
